Neo IBO – Anchor khoan tự khoan

Neo IBO – Anchor khoan tự khoan

Neo và bu lông đá

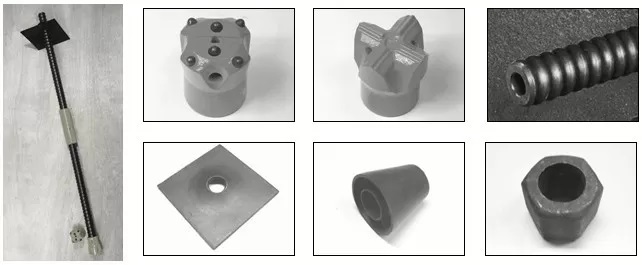

Neo và bolt đá R25 đến T130 cho khoan tự hành Bolt rỗng (r-thread)

Nguồn gốc: Đức, Úc, Trung Quốc

Chứng nhận : ISO,API

Lĩnh vực áp dụng

Neo neo khoan tự động được sử dụng thành công để neo đậu ở đất nghèo, đất kết dính và không dính, và trong trường hợp lỗ khoan không ổn định. Các ứng dụng chính là:

• Đường hầm và khai thác mỏ

Vít đá

Neo mặt

Củng cố trước mặt đường hầm – spiles

Cọc chân

Cổng hầm, hào, khu vực cắt và che phủ

• Cơ sở đặc biệt

Củng cố hố đào, đập và sườn dốc – neo rót neo

Neo tường chắn và hàng rào tiếng ồn

Móng cọc và kiểm soát nổi – cọc vữa

Avalanche bảo vệ cấu trúc

Neo đậu các hàng rào tuyết lở

• Thành phần hệ thống

Tấm neo của IBO

IBO – khoan bit

IBO – các mũi khoan có sẵn cả đã cứng và với cacbua chèn. Các mũi khoan có thiết kế và đường kính khác nhau có sẵn theo yêu cầu.

Mô tả hệ thống IBO – Anchor khoan tự khoan

Thanh chắn rỗng bằng thép cán nguội bên ngoài
Ứng dụng như là neo phun mà không có vỏ bọc, đặc biệt là cho lỗ khoan không ổn định
Tự khoan cài đặt, sử dụng thanh neo như thanh khoan với một khoan sử dụng một chút
Dễ dàng mở rộng các thanh neo bằng khớp nối
Đóng vữa hoặc phát triển của vữa hoặc cùng một lúc với khoan bằng cách sử dụng một adapter phun quay hoặc sau đó
Lắp neo đầu với tấm neo và đai ốc; căng thẳng và khóa của thanh neo với một mômen xoắn hoặc jack thủy lực sau khi vữa đã được chữa khỏi.

Ưu điểm chính của IBO – Chân khoan tự khoan

Nguyên lý hoạt động dễ dàng và tương tự cho các điều kiện đất đá và đất đá khác nhau
Khoan, lắp đặt, và tiêm neo IBO trong một bước vận hành
Không khoan lỗ trước của một lỗ khoan bằng cách sử dụng một ống vỏ và các thanh kéo dài với việc lắp neo tiếp theo
Yêu cầu không gian nhỏ để lắp neo
Tối ưu hóa máy móc và yêu cầu nhân lực
Kích thước cơ bản của lực neo được yêu cầu bằng cách chọn loại neo thích hợp
Điều chỉnh chức năng của chiều dài neo được yêu cầu bằng cách sử dụng các khớp nối
Kết nối tối ưu của thanh neo có hình dáng và vữa
Điều chỉnh thiết kế IBO-khoan và đường kính cho các điều kiện khối lượng đá và mặt đất khác nhau
Có sẵn phiên bản bảo vệ chống ăn mòn hoặc chống ăn mòn
Thích hợp cho các ứng dụng tạm thời hoặc vĩnh viễn 2), 3)

Thông số kỹ thuật:

Anchor type1)	Đơn vị	R32L2)	R32N2)	R32S2)	R38N2), 3)	R51L3)	R51N3)	T76N3)	T76S3)
Đường kính ngoài	[mm]	32	32	32	38	51	51	76	76
Tối đa tải kéo	[kN]	200	280	360	500	500	800	1600	1900
Tải năng suất	[kN]	160	230	280	400	450	630	1200	1500
Cân nặng	[kg / lfm]	2,7	3,4	4,1	6,1	7,0	8,4	15,0	19,7

1) IBO – thanh neo, khớp nối, đai ốc và tấm neo có sẵn hoặc mạ kẽm
2) Công nhận là móng tay của các ứng dụng vĩnh viễn do Bộ Giao thông vận tải, Đổi mới và Công nghệ Áo, Áo, số hiệu tập tin: BMVIT-327.120 / 0003-II / ST2 / 2004
3) Được công nhận là bộ vi xử lý cho các ứng dụng thường trực của Bộ Vận tải, Đổi mới và Công nghệ Liên bang Áo, Vienna, số hiệu tập tin: BMVIT-327.120 / 0032-II / ST2 / 2006
4) Các chiều dài và kích thước đặc biệt có sẵn theo yêu cầu.

Chiều dài chuẩn IBO – thanh neo4)	[mm]	2000	3000	4000
Kích thước tiêu chuẩn IBO – tấm neo4)	[mm]	150 x 150 x 8	180 x 180 x 8	200 x 200 x 10	200 x 200 x 12	200 x 200 x 30

Xin vui lòng gửi cho chúng tôi yêu cầu của bạn, đội ngũ tư vấn chuyên nghiệp và kỹ sư của chúng tôi sẽ trả lời bạn nhanh chóng với câu trả lời thỏa đáng.

► THÔNG TIN THƯƠNG MẠI:
♦ Giao hàng toàn quốc
♦ Thời gian giao hàng: 1 ngày hoặc 2 – 4 tuần nếu hàng không có sẵn.
♦ Chứng chỉ xuất xứ và chất lượng đi kèm sản phẩm.
♦ Bảo hành 12 tháng chính hãng
